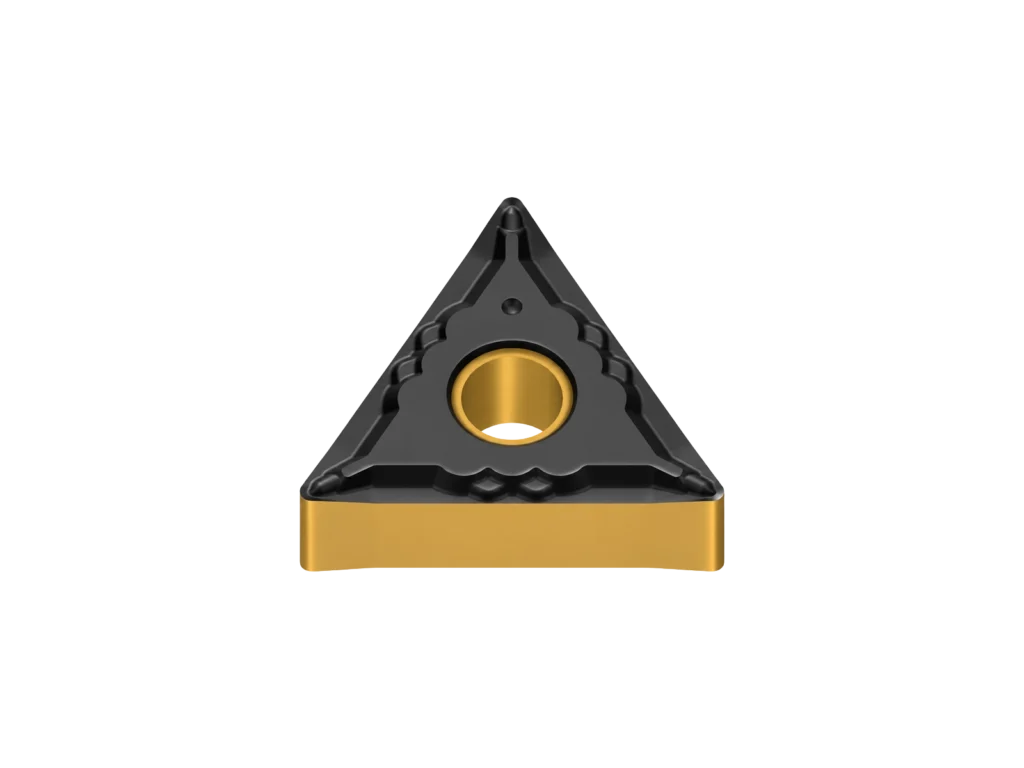

TNMG 160402E-PA1

Çelik finiş işleme için. Farklı paso derinliklerinde talaşı güvenli kırar.

İşlenebilir malzeme grupları
Uygulama alanı
FinişKaba
0.20 mm
Köşe radyüsü RE
60°
Uç açısı
6 köşe
Kesici kenar
Teklif Al

Uygun kaliteler

Bu uç aşağıdaki kalitelerde temin edilebilir. Kesme hızı kaliteye ve işlenen malzemeye göre değişir; ayrıntı için kaliteye tıklayın.

İlerleme f0.04-0.25 mm/dev
Kesme derinliği ap0.20-1.50 mm
KaliteMalzemeKarakter
AC052PPÇelikCVD kaplamalı karbür kalite. İyi krater aşınması ve kırılma direnci sayesinde kararlı koşullarda yüksek verimli orta ve kaba tornalama için önerilir. Yüksek sıcaklıkta, kuru ya da sulu işlemede kesici kenar güvenilirliğini korur.Kararlı koşullar›AC152PPÇelikCVD kaplamalı karbür kalite. Çelik ve çelik dökümde finişten kabaya kadar kullanılır; sürekli ve hafif kesintili kesmede yüksek talaş kaldırma oranını koruduğu için önerilir.Genel koşullar›AT202PÇelikKaplamasız sermet kalite. Yüksek yığıntı talaş (BUE) direnci ve kırılma direnci sunar; yüksek yüzey kalitesi ya da düşük kesme kuvveti istenen finiş tornalama işlerinde kullanılır. Küresel grafitli dökme demirin finiş tornalanmasında da tercih edilebilir.Kararlı koşullar›AT210APÇelikKaplamalı sermet kalite. Ultra ince kristal yapılı sert faz ile kompozit bağlayıcı fazın birleşimi, aşınma direnci ile kırılma direnci arasında denge kurar. Çelik malzemelerin sürekli, orta ve ince tornalanmasına uygundur ve yüksek yüzey kalitesi verir. Dökme demirin sürekli ve orta tornalanmasında da kullanılır.Kararlı koşullar›
ISO koduTNMG 160402E-PA1
ANSI koduTNMG 330.5E-PA1
Talaş kırıcı (CBMD)PA1
KaplamaCVD / Kaplamalı / Kaplamasız
İç teğet daire (IC)9.525 mm
Sabitleme delik çapı (D1)3.81 mm
Uç kalınlığı (S)4.76 mm
Boşluk açısı (AN)0° negatif
